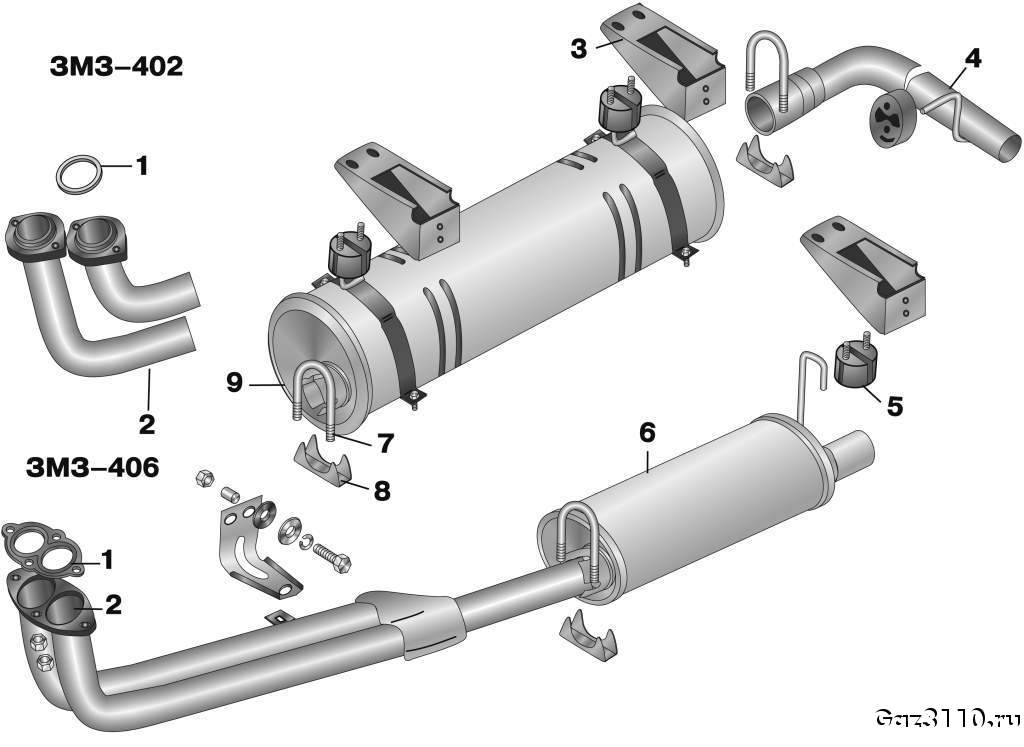

Рис. 4.32. Система выпуска отработавших газов: 1 — прокладка; 2 — приемная труба; 3 — кронштейн; 4 — труба выхлопная; 5 — амортизатор; 6 — резонатор; 7 — стремянка; 8 — хомут; 9 — глушитель
|
Система выпуска отработавших газов (
рис. 4.32
) состоит из выпускного коллектора двигателя, приемных труб, соединенных газоприемником, резонатора, глушителя и выхлопной трубы.
Глушитель и резонатор неразборной конструкции крепятся к раме с помощью кронштейнов и резиновых амортизаторов.
|
