Автомобиль «Соболь» ГАЗ-2752, 2217, 2310, 2752, 2217, 2310 >> Тормозная система

Тормозная система

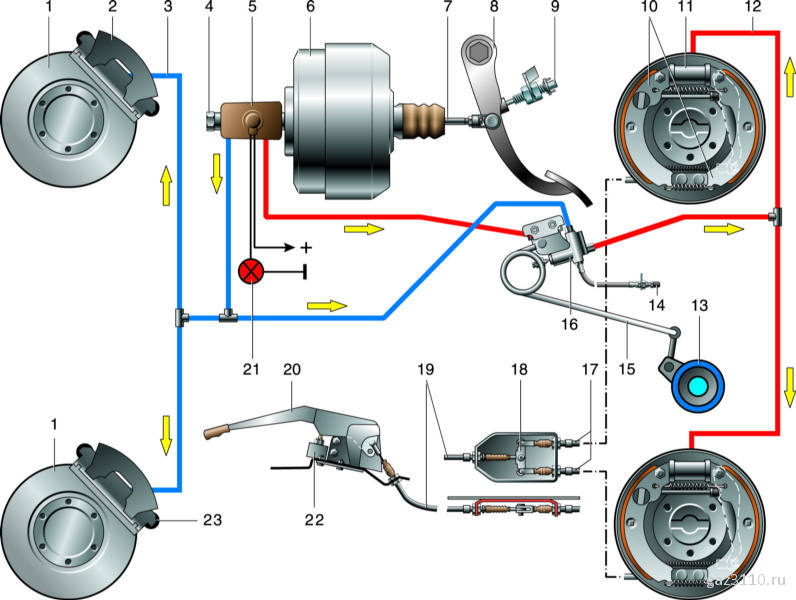

1 – тормозной диск;
2 – скоба тормозного механизма передних колес;
3 – передний контур;
4 – главный тормозной цилиндр;
5 – бачок с датчиком аварийного падения уровня тормозной жидкости;
6 – вакуумный усилитель;
7 – толкатель;
8 – педаль тормоза;
9 – выключатель сигнала торможения;
10 – тормозные колодки заднего колеса;
11 – тормозной цилиндр заднего колеса;
12 – задний контур;

13 – кожух полуоси;
14 – штуцер прокачки регулятора;
15 – нагрузочная пружина;
16 – регулятор давления;
17 – задние тросы стояночного тормоза;
18 – уравнитель;
19 – передний (центральный) трос;
20 – рычаг стояночного тормоза;
21 – сигнализатор аварийного падения уровня тормозной жидкости;
22 – выключатель сигнализатора стояночного тормоза;
23 – тормозная колодка переднего колеса.

Описание конструкции

Автомобиль имеет рабочую и стояночную тормозные системы. Рабочая тормозная система гидравлическая, двухконтурная (разделена на передний и задний контуры), с вакуумным усилителем, регулятором давления в приводе задних тормозов и датчиком аварийного падения уровня тормозной жидкости в бачке. При отказе одного из контуров рабочей тормозной системы второй контур обеспечивает торможение автомобиля, хотя и с меньшей эффективностью.

Тормозные механизмы передних колес дисковые, с однопоршневой плавающей скобой (при торможении поршень прижимает внутреннюю колодку к диску, а скоба, смещаясь в противоположном направлении, прижимает к нему наружную колодку). Минимально допустимая толщина накладок передних тормозных колодок — 3 мм. Тормозные диски вентилируемые, установлены на ступицах, и каждый крепится к ним тремя винтами с потайной головкой. Минимально допустимая толщина диска — 19 мм. Скоба состоит из основания, которое крепится двумя болтами к стойке подвески, и корпуса, связанного с основанием через направляющие пальцы. Тормозной цилиндр выполнен в корпусе скобы и защищен от грязи резиновым чехлом (пыльником). Внутри цилиндра выполнена проточка, в которую вставлено уплотнительное кольцо (манжета). Когда при торможении поршень выдвигается из цилиндра, это кольцо слегка скручивается и после окончания торможения стремится вернуть поршень в исходное положение. За счет этого поддерживается постоянный минимальный зазор между диском и тормозными колодками.

Тормозные механизмы задних колес барабанные, с двухпоршневыми цилиндрами и автоматической регулировкой зазоров между колодками и барабаном. В цилиндр с натягом вставлены упорные кольца, ограничивающие свободный ход поршней после окончания торможения. По мере износа колодок кольца сдвигаются на величину износа, за счет чего поддерживается постоянный зазор между колодками и барабаном. В верхней части тормозных колодок расположены эксцентрики для регулировки привода стояночного тормоза. Минимально допустимая остаточная толщина накладок задних тормозных колодок – 1 мм. Максимально допустимый внутренний диаметр тормозного барабана – 283 мм.

Главный тормозной цилиндр с двухсекционным бачком и датчиком аварийного падения уровня тормозной жидкости крепится к вакуумному усилителю. Поршни в цилиндре расположены последовательно, ближайший к вакуумному усилителю приводит в действие тормозные механизмы задних колес, другой поршень – передних. При отсутствии утечек жидкости ее уровень в бачке главного тормозного цилиндра должен находиться между метками МАХ и MIN. По мере износа тормозных накладок уровень понижается. В случае сильного падения уровня в результате нарушения герметичности тормозной системы срабатывает датчик и в комбинации приборов загорается лампа красного цвета. В этом случае доливать жидкость можно только после устранения неисправности.

Вакуумный усилитель расположен между педальным узлом и главным тормозным цилиндром и крепится к кронштейну на четырех шпильках. Для увеличения тормозного усилия используется разрежение во впускном трубопроводе двигателя, с которым усилитель соединен шлангом. Усилитель неразборной конструкции, при выходе из строя он заменяется целиком. На автомобилях с двигателем ГАЗ-560 разрежение для работы вакуумного усилителя создается специальным вакуумным насосом, закрепленным на задней крышке генератора.

Регулятор давления крепится к левому лонжерону рамы. Он корректирует давление тормозной жидкости в контуре тормозов задних колес в зависимости от загрузки автомобиля, что повышает курсовую устойчивость при торможении. При выходе из строя регулятор заменяют новым. После замены регулятора или элементов задней подвески необходимо отрегулировать положение нагрузочной пружины относительно балки заднего моста (см. Регулировка привода регулятора).

Регулятор давления, а также цилиндры тормозных механизмов передних и задних колес имеют штуцеры для прокачки контуров тормозной системы.

Узлы и агрегаты тормозной системы соединены между собой стальными трубками и резиновыми шлангами.
